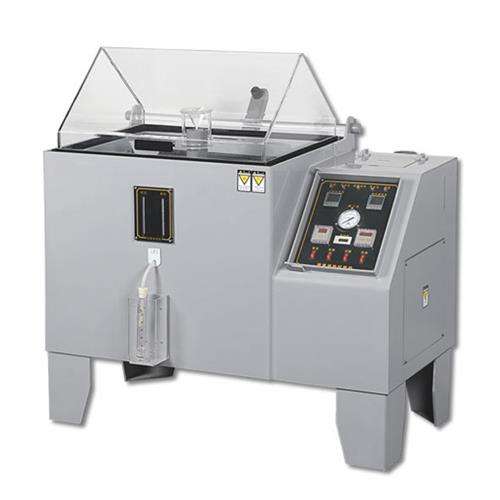

盐雾试验箱各部件说明

　　对于测试仪器来说，了解各个部件，有利于大家更好的使用它。盐雾试验箱也不例外。下面，上海千实就为大家带来盐雾试验箱各部件说明，希望能够给大家带来帮助！

　　1、样品架：此架乃是由塑钢制成，故放置工件重量以不超2公斤为限，如分散放置则可随承受10公斤以内。置物架两旁有上下二排圆孔，是入置置物棒以垂直面分15度、30度角用。



　　2、湿球杯：L型湿球杯乃属运用湿度时装水之容器。



　　3、喷雾塔：内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥型分散器分散到试验内部。



　　4、喷雾调节器：调整喷雾量之大小，调高喷雾量加，调低喷雾量减少。盐水预热槽，位於喷塔底部，此槽之盐水是经由盐水补充瓶注入预热槽，预热槽之水位由浮球控制，可自动控制水位，槽内底部有清洗用之排水口由矽胶塞控制。



　　5、收集器：喷嘴所喷出之落雾量，以自由落体方式於80平方厘米之漏斗杯内，再由道管流至计量杯内。



　　6、过滤器：用于过滤盐水中之咋质，玻璃制过滤器或塑料过滤器。



　　7、加热水槽：此水槽附于试验室底部，用于装水加温保持试验室温度平稳，其功能加热，保湿。



　　8、试验室温度控制：控制试验室之温度，依标准温度温度设定，盐水试验35度。耐腐蚀试验50度。



　　9、饱和空气桶温度控制器：及控制饱和空气桶之温度，温度设定，盐水试验47度。耐腐蚀试验63度。



　　10、计时器： 可调式0.1-9999hr可认意设定试验所需时间，终了自动停机。



　　11、积时器：0-9999hr试验时间之累积。



　　12、盐水喷雾试验：试验室温度控制器设定35度，压力桶温度控制器设定47度。



　　13、耐腐蚀试验：试验室温度控制器设定50度，压力桶温度控制器设定65度。



　　14、试验室超温控制器：试验室温度过高时,可切断加热器电源停止加温,保护PVC板(位于控制箱内)。



　　15、压力桶超温控制器：历力桶温度过高时，可切断加热器电源停止加温，保护PVC板(位於控制箱内)。



　　16、电源开关： 照光翘板式，控制全机之总电源。



　　17、操作开关：照光翘板工，控制试验室加热槽及饱和空气桶之加热系统。



　　18、计时器开关：照光翘板式，控制时间控制器之电源。



　　19、左方低水位警报灯：加热槽之水位低於下限，则此灯亮，并切断电操作系统。



　　20、右方低水位警报灯：饱和桶之水位於下限，则此灯亮，并切断操作系统。



　　21、喷雾开关：照光翘板式，控制喷雾系统。



　　22、除雾开关：照光翘板式，控制除雾系统。



　　23、干湿球温度计：通过干湿球对照表可计算试验室内之温湿度。



　　24、计量桶：收集每次试验之喷雾量，50ml之刻度。



　　25、隔绝水槽：利用水封原理，以避免盐雾外泄。



　　26、饱和空气桶：放置於控制箱底部，全封闭式，其功能在于空气经由此桶加温、加湿，使空气达到饱和湿度后至喷嘴喷雾。



　　27、盐水补充瓶：自动补充盐水预热槽之盐液。



　　28、试验上盖：屋顶式斜角100底透视盖，用於覆盖於试验室上方结合为一体。



　　29、调压阀：此阀是空气压力过高过低时，藉压历表显示来调整，(试验条件1kg/cm2)。



　　30、压力表：此表指针所显示之压力是空气经由饱和空气桶温，到达喷嘴时所达到的压力。(试验条件1kg/cm2)。



　　31、排气管：1寸半口径管线：接合排水管於水排污渍，使其废水此排出。



　　32、入水口：补充试验室及饱和桶之水至正常使用状况。
