GB/T 10125-2012中性盐雾试验与酸性盐雾试验的差异
在户外多变的环境中，造成产品性能下降的因素往往不是单一的，而是多因素综合。但盐雾试验可作为快速评价有机和无机物覆盖的有效方法，可用于涂覆层的评估。中性盐雾(NSS)、乙酸盐雾(AASS)和铜加速乙酸盐雾(CASS)试验是目前主要使用的盐雾试验方法。
在《GB/T 10125-2012 人造气氛腐蚀试验 盐雾试验》标准中，对盐雾试验中涉及到的中性盐雾(NSS)、乙酸盐雾(AASS)和铜加速乙酸盐雾(CASS)试验使用的设备，试剂和方法作了明确的规定。
标准中规定了使用盐雾试验的溶液采用化学纯或化学纯以上的试剂。在温度为25℃±2℃时电导率不高于20μS/cm的蒸馏水或去离子水中溶解的氯化钠，配制成浓度为50g/L±5g/L。所收集的喷雾液浓度应为50g/L±5g/L。在25℃时，配制的溶液密度在1.029——1.036范围内。
氯化钠中的铜含量应低于0.001%(质量分数)，镍含量应低于0.001%(质量分数)。铜和镍的含量由原子吸收分光光度法或其他具有相同精度的分析方法测定。氯化钠中碘化钠含量不应超过0.1% (质量分数)或以干盐计算的总杂质不应超过0.5%(质量分数)。溶液在使用之前做需要进行过滤，避免溶液中的固体物质堵塞喷嘴。
中性盐雾试验(NSS试验)：
试验溶液的pH值应调整至使盐雾箱收集的喷雾溶液的pH值在6.5——7.2之间。pH值的测量应在25℃±2℃用酸度计测量，也可用测量精度不大于0.3的精密pH试纸进行日常检测。超出范围时，可加入分析纯盐酸、氢氧化钠或碳酸氢钠来进行调整。
喷雾时溶液中二氧化碳损失可能导致PH值变化。应采取相应措施，例如，将溶液加热到超过35℃，才送入仪器或由新的沸腾水配制溶液，以降低溶液中的二氧化碳含量，可避免pH值的变化。
中性盐雾试验适用于：
金属及其合金；
金属覆盖层(阳极性或阴极性)；
转化膜；
阳极氧化膜；
金属基体上的有机涂层。
乙酸盐雾试验(AASS试验)：
在制备的盐溶液中加入适量的冰乙酸，以保证盐雾箱内收集液的pH值为3.1——3.3。如初配制的溶液pH值为3.0——3.1，则收集液的pH值一般在3.1——3.3范围内。pH值的测量应在25℃±2℃用酸度计测量，也可用测量精度不大于0.1的精密pH试纸进行日常检测。溶液的pH值可用冰乙酸或氢氧化钠调整。
乙酸盐雾试验适用于铜+镍+铬或镍+铬装饰性镀层,也适用于铝的阳极氧化膜。
铜加速乙酸盐雾试验(CASS试验)：
在制备的盐溶液中，加入氯化铜(CuCl2·2H2O)，其浓度为0.26g/L±0.02g/L(即0.205g/L±0.015g/L无水氯化铜)。溶液的pH值调整方法与3.2.3相同。
铜加速乙酸盐雾试验适用于铜+镍+铬或镍+铬装饰性镀层，也适用于铝的阳极氧化膜。

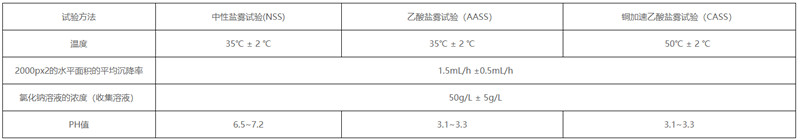

《GB/T 10125-2012 人造气氛腐蚀试验 盐雾试验 》标准中对三种试验方法的对比：
