酸液分配器
详细信息:

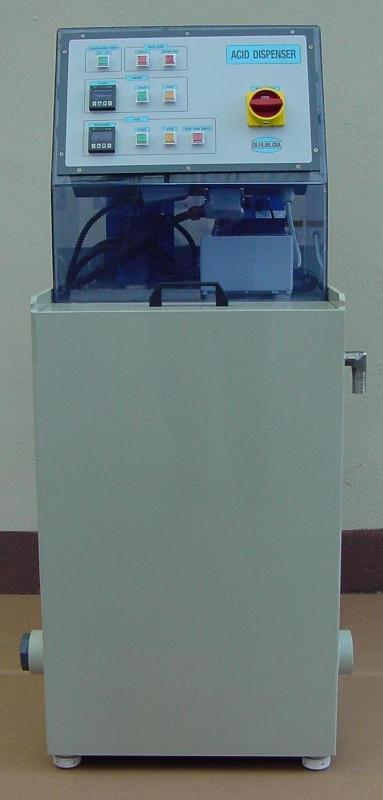

酸液分配器：
专为酸浴的维护与准备而设计的自动酸液安全添加系统
酸液分配器是专门为了我们的Ultramatic蚀刻机而准备的，当然它也可以用来搭配其他蚀刻机。本装置有如下优点：
新酸浴的快速精确预备:
自动计算精确给出正确的水量
自动计算精确给出正确的酸量
酸浴的维护:
水位保持恒定: 加入的酸量与从酸浴中去除的体积相等，可以储存在仪器中并留待以后回收使用。
酸液添加计量精确: 通过计量泵，自动添加系统可以保证在精确添加正确酸量的同时，避免酸与操作者的直接接触。
考虑到需要更长的使用寿命，在材料中添加的镁含量大大增加。
为了混合在Ultramatic和酸液分配器中的酸液，在每次蚀刻过程结束之后会自动开始回收泵的工作。
去除酸浴中的废液:
用泵通过一个快速安全的排水程序，将废液输送到回收池中。
尺寸: 700 x 600 x 1.350 mm.净重: 80 kg.
电压: 400 V, 3ph + n + gnd.频率: 50 or 60 Hz.
电流: 3A max.

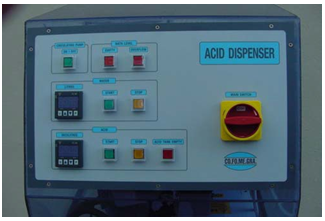

a)电源和安全开关.
b)硝酸配料区域
b1)酸配料系统。以分升为单位计量。例：添加3.6L酸液，即装载36次。
b2)开始按钮。使酸液分配泵开始工作。在Ultramatic中，每个泵冲程为0.20L酸液。泵冲程次数被计数器记录下来，在达到设定的计量时，泵停止工作。配液泵的泵的冲程可以根据校准计量进行调整。
b3)停止按钮。暂停配液泵。
b4)硝酸警报信号灯，当硝酸蓄水箱空了，配液泵停止工作时，信号灯亮。当酸液蓄水箱被更换之后，配液泵会继续工作完成配液过程。
c) 水分配区域
c1) 水分配系统。以升为单位计量。例：需要添加45升水，即装载45次。
c2)开始按钮。是配水泵开始工作。电磁门打开，水每流过一升计数一次。当达到设置次数时，电磁门关闭。
c3)停止按钮。暂停配水泵。电磁门关闭。
d)酸浴循环，卸载区域。
d1)酸浴泵开关。按下按钮打开泵来进行酸浴混合或酸浴卸载（根据k，l档头位置决定）。
d2)分配器空载信号灯。当B箱空载时，信号灯亮起。此时循环/卸载泵无法工作。
d3)分配器满载信号灯。当B箱满载时，信号灯亮起。水和酸分配系统无法使用，无法向B箱中添加任何液体。此时酸浴必须被卸载。
